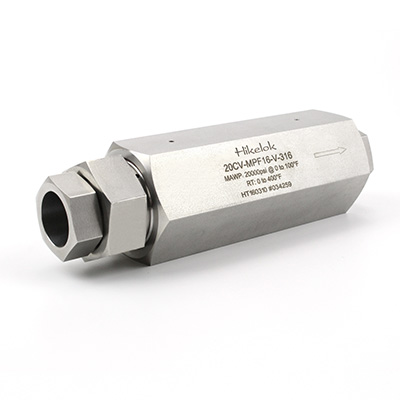

صمامات فحص الضغط المتوسط 20CV
مقدمةصمامات فحص الضغط المتوسط من هيكيلوك، والمعروفة اختصارًا بـ "صمامات الفحص"، مصممة للاستخدام مع صمامات السلسلة 20 وأنابيب الضغط المتوسط من هيكيلوك. تتميز هذه الصمامات بوصلات مخروطية ملولبة بفتحة مصممة لتتوافق مع خيارات الأنابيب عالية التدفق (15000 رطل لكل بوصة مربعة) الموضحة لاحقًا في هذا الكتيب. للاطلاع على تعليمات حول كيفية إجراء هذه الوصلة المخروطية الملولبة للضغط المتوسط والأدوات اللازمة لذلك،
سماتاستخدم وصلات مخروطية ملولبة عالية التدفق ومتوسطة الضغطتتوفر الأنابيب بأحجام تتراوح من 1/4 بوصة إلى 1 بوصةدرجة حرارة التشغيل من 0 درجة فهرنهايت إلى 400 درجة فهرنهايت (-17.8 درجة مئوية إلى 204 درجة مئوية)أقصى ضغط تشغيل يصل إلى 20000 رطل لكل بوصة مربعة (1379 بار)
المزايايمنع التدفق العكسي حيث لا يكون الإغلاق المحكم إلزاميًا (غير مخصص للاستخدام كصمام تخفيف الضغط)ضغط الكسر: 14 رطل لكل بوصة مربعة ~ 26 رطل لكل بوصة مربعة (0.966 بار ~ 1.794 بار)يُوفر تدفقًا أحادي الاتجاه وإغلاقًا محكمًا للسوائل والغازات بموثوقية عالية. عند انخفاض فرق الضغط عن ضغط الفتح، يُغلق الصمام (غير مُخصص للاستخدام كصمام تخفيف الضغط).تصميم مقعد حلقي مرن لإغلاق هادئ ومنع التسرب.يتميز التصميم المتكامل للكرة والصمام بضمان تثبيت محكم ومستقيم دون أي اهتزاز. صُمم الصمام أساسًا للتدفق المحوري مع أقل انخفاض في الضغط.
خيارات إضافيةنوع الحلقة الدائرية والكرة اختياريمواد مبللة اختيارية لغدة الغطاء وصمام الكرة لزيادة العمر الافتراضيتتوفر مواد خاصة اختيارية عند الحاجة إلى متطلبات التآكل أو درجة الحرارة أو معايير NACE/ISO 15156
