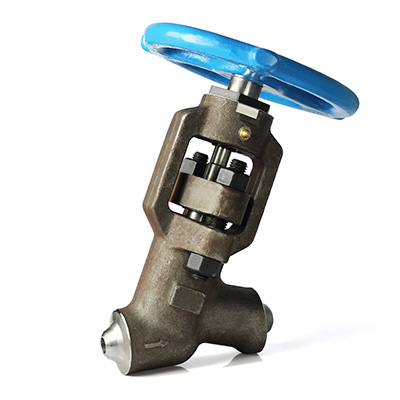

IntroductionLes vannes à globe Hikelok série GL1 sont monoblocs, avec un corps et un chapeau forgés, sans joints susceptibles de fuir ni soudures à découper pour la maintenance. Elles présentent un profil en Y à 65° et une tige fixe. Leur température de fonctionnement s'étend de -28 °C à 676 °C (-20 °F à 1250 °F). Elles acceptent des diamètres nominaux de 3/8" à 2". Ces vannes sont disponibles en acier inoxydable, acier au carbone, alliage 20, alliage 400, Incoloy 825 et acier inoxydable duplex.
CaractéristiquesPressions de service Classe 1500, Classe 2500, Classe 4500Température de fonctionnement de -20°F à 1250°F (-28℃ à 676℃)Corps forgé monoblocLa conception de la tige non rotative assure un faible couple et empêche les dommages dus à la torsion du joint d'étanchéité.Le disque de guidage supérieur et inférieur assure un alignement parfait du siège et du disque malgré la poussée latérale causée par un flux à grande vitesse.Le système d'entraînement par tige entièrement fermé et lubrifié, doté de roulements à aiguilles, assure un faible couple de fonctionnement.Tige de précision et chambres à garnissage jusqu'à une finition de 8 RMSAcier inoxydable 316, laiton et alliage, corps en acier au carboneDiversité des connexions d'extrémitéPoignées à code couleur
AvantagesIdentification de la fonction des vannes par code couleurToutes les vannes ont une apparence de haute qualitéCela empêche la tige de se rayer et de se gripper, et prolonge la durée de vie du joint de disque et du corps. Le disque, la bague de siège et le siège arrière en Stellite massif offrent une excellente durée de vie, même dans des conditions d'utilisation difficiles.Chaque vanne porte la marque du fabricant pour faciliter la traçabilité.Une conception éprouvée, une excellence de fabrication et des matières premières de qualité supérieure s'associent pour garantir que chaque vanne Hikelok réponde aux attentes les plus élevées de nos clients.Testé à 100 % en usine
Plus d'optionsTaille du port optionnelle : 3/8 po à 2 poucesClasse optionnelle 1500 à classe 4500Type de raccordement optionnel : NPT, soudure bout à bout, soudure par emboîtement
