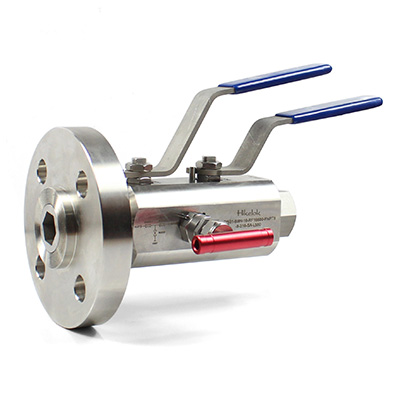

Blok Ganda lan Katup Pendarahan DBB1-Flange
PambukaKombinasi unik Hikelok saka sistem blok ganda lan katup bleed nggampangake transisi sing lancar saka sistem perpipaan proses menyang instrumentasi, nyedhiyakake titik bocor potensial sing luwih sithik, bobot sing dipasang luwih murah, lan ruang sing luwih cilik. Katup Blok lan Bleed dirancang kanggo titik isolasi perpipaan proses, pemasangan langsung menyang instrumen, sambungan instrumen sing rapet, isolasi blok ganda lan bleed, ventilasi lan saluran pembuangan.
Fitur-fiturTekanan kerja maksimal nganti 10000 psig (689 bar)Suhu kerja saka -10℉ nganti 1200℉ (-23℃ nganti 649℃)Sambungan flens tundhuk karo ASME B16.5Baja tahan karat, baja karbon, Paduan 20, Paduan 400, Incoloy 825, lan bahan baja tahan karat dupleksAwak tempa siji potongan, nyuda titik bocor potensialKatup pipa lan instrumen ing siji desainBobot, papan, lan pangirit biaya tinimbang desain tradisionalBatang lan jarum klep anti bocorKeterlacakan materi kanthi lengkap
KauntunganBobot, papan, lan pangirit biaya tinimbang desain tradisionalStruktur siji-siji kanggo nggayuh transisi sing efisien saka pipa proses menyang pipa instrumen nalika nyuda titik bocor potensial. Maneka warna bahan kasedhiyaMur gagang independen ngunci rakitan batang supaya tetep ana ing panggonane yen gagang dicopot.Segel batang sing dipasang langsung njamin penyegelan positif ing kisaran tekanan lan suhuPundhak batang lan awak dipisahake dening bantalan dorong PEEK kanggo njamin aktuasi torsi sing alus lan endhek.Segel awak nglindhungi ulir saka media sistemPangurangan tekanan rongga nyegah tekanan sing berlebihan saka ekspansi termal media sistem nalika katup ditutup
Pilihan LiyaneBahan opsional: baja tahan karat 316, baja karbon, Paduan 20, Paduan 400, Incoloy 825, lan bahan baja tahan karat dupleksOpsional Utama, Sekunder, Bleed: Katup bal OS & Y, katup jarumOpsional kanggo layanan gas asem
