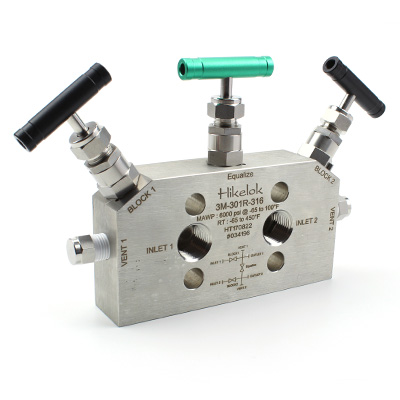

3M-301R-3-Valve Manifolds-Manifolds tal-Istrumentazzjoni
IntroduzzjoniIl-manifolds bi 3 valvijiet Hikelok huma ddisinjati għal applikazzjonijiet ta' pressjoni differenzjali. Il-manifolds bi 3 valvijiet huma magħmula minn tliet valvijiet interrelatati. Skont il-funzjoni ta' kull valv fis-sistema, jista' jinqasam fi: valv ta' pressjoni għolja fuq ix-xellug, valv ta' pressjoni baxxa fuq il-lemin, u valv ta' bilanċ fin-nofs. Il-manifolds bi 3 valvijiet jintużaw mat-trasmettitur differenzjali biex jgħaqqdu jew jiskonnettjaw il-kompartiment tal-kejl tal-pressjoni pożittiva u negattiva mill-punt tal-pressjoni, jew biex jgħaqqdu jew jiskonnettjaw il-kompartiment tal-kejl tal-pressjoni pożittiva u negattiva.
Karatteristiċipressjonijiet tax-xogħol:
Azzar inossidabbli sa 6000 psig (413 bar)
Liga C-276 sa 6000 psig (413 bar)
Liga 400 sa 5000 psig (345 bar)Temperaturi tax-xogħol:
Ippakkjar tat-PTFE minn -65℉ sa 450℉ (-54℃ sa 232℃)
Ippakkjar tal-grafita minn -65℉ sa 1200℉ (-54℃ sa 649℃)Orifiċju: 0.157 pulzier (4.0 mm), CV: 0.35Disinn taz-zokk ta' fuq u taz-zokk t'isfel, Ħjut taz-zokk 'il fuq mill-ippakkjar protetti mill-midja tas-sistemaSiġilli tas-sedil ta' wara tas-sigurtà f'pożizzjoni miftuħa għalkolloxIttestjar għal kull valv bin-nitroġenu fil-pressjoni massima tax-xogħol
Azzar inossidabbli sa 6000 psig (413 bar)
Liga C-276 sa 6000 psig (413 bar)
Liga 400 sa 5000 psig (345 bar)Temperaturi tax-xogħol:
Ippakkjar tat-PTFE minn -65℉ sa 450℉ (-54℃ sa 232℃)
Ippakkjar tal-grafita minn -65℉ sa 1200℉ (-54℃ sa 649℃)Orifiċju: 0.157 pulzier (4.0 mm), CV: 0.35Disinn taz-zokk ta' fuq u taz-zokk t'isfel, Ħjut taz-zokk 'il fuq mill-ippakkjar protetti mill-midja tas-sistemaSiġilli tas-sedil ta' wara tas-sigurtà f'pożizzjoni miftuħa għalkolloxIttestjar għal kull valv bin-nitroġenu fil-pressjoni massima tax-xogħol
VantaġġiIl-kostruzzjoni f'biċċa waħda tipprovdi
saħħa.Disinn kompatt tal-assemblaġġ inaqqas id-daqs u l-piżFaċli biex tinstalla u żżommIppakkjar u materjal differenti huma disponibbli
saħħa.Disinn kompatt tal-assemblaġġ inaqqas id-daqs u l-piżFaċli biex tinstalla u żżommIppakkjar u materjal differenti huma disponibbli
Aktar GħażlietIppakkjar fakultattiv PTFE, GRAFITAStruttura mhux obbligatorja u formola tal-kanal tal-flussMaterjal mhux obbligatorju: azzar inossidabbli 316, liga 400, liga C-276
