5M-501R-5-Manifolds tal-Valvi-Manifolds tal-Istrumentazzjoni

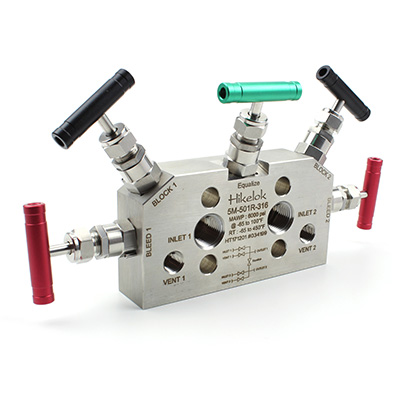

IntroduzzjoniIl-manifolds tal-valvi Hikelok b'5 valvijiet huma ddisinjati għal applikazzjonijiet ta' pressjoni differenzjali. Il-manifolds b'5 valvijiet jikkonsistu minn valv ta' pressjoni għolja, valv ta' pressjoni baxxa, valv ta' bilanċ u żewġ valvijiet ta' kontroll (blowdown). Il-manifolds b'5 valvijiet jintużaw għal kull tip ta' strumenti importati, u huma installati ma' kull tip ta' pressjoni differenzjali, fluss, livell tal-likwidu u trasmissjonijiet oħra. Meta taħdem, agħlaq iż-żewġ gruppi ta' valvijiet ta' kontroll u valvijiet ta' bilanċ. Jekk tkun meħtieġa spezzjoni, sempliċement aqta' l-valvi ta' pressjoni għolja u ta' pressjoni baxxa, iftaħ il-valv ta' bilanċ u ż-żewġ valvijiet ta' kontroll, u mbagħad agħlaq il-valv ta' bilanċ biex tikkalibra u tibbilanċja t-trasmettitur.
Karatteristiċipressjonijiet tax-xogħol:
Azzar inossidabbli sa 6000 psig (413 bar)
Liga C-276 sa 6000 psig (413 bar)
Liga 400 sa 5000 psig (345 bar)Temperaturi tax-xogħol:
Ippakkjar tat-PTFE minn -65℉ sa 450℉ (-54℃ sa 232℃)
Ippakkjar tal-grafita minn -65℉ sa 1200℉ (-54℃ sa 649℃)Orifiċju: 0.157 pulzier (4.0 mm), CV: 0.35Disinn taz-zokk ta' fuq u taz-zokk t'isfel, Ħjut taz-zokk 'il fuq mill-ippakkjar protetti mill-midja tas-sistemaSiġilli tas-sedil ta' wara tas-sigurtà f'pożizzjoni miftuħa għalkolloxIttestjar għal kull valv bin-nitroġenu fil-pressjoni massima tax-xogħol
Azzar inossidabbli sa 6000 psig (413 bar)
Liga C-276 sa 6000 psig (413 bar)
Liga 400 sa 5000 psig (345 bar)Temperaturi tax-xogħol:
Ippakkjar tat-PTFE minn -65℉ sa 450℉ (-54℃ sa 232℃)
Ippakkjar tal-grafita minn -65℉ sa 1200℉ (-54℃ sa 649℃)Orifiċju: 0.157 pulzier (4.0 mm), CV: 0.35Disinn taz-zokk ta' fuq u taz-zokk t'isfel, Ħjut taz-zokk 'il fuq mill-ippakkjar protetti mill-midja tas-sistemaSiġilli tas-sedil ta' wara tas-sigurtà f'pożizzjoni miftuħa għalkolloxIttestjar għal kull valv bin-nitroġenu fil-pressjoni massima tax-xogħol
VantaġġiIl-kostruzzjoni f'biċċa waħda tipprovdi
saħħa.Disinn kompatt tal-assemblaġġ inaqqas id-daqs u l-piżFaċli biex tinstalla u żżommIppakkjar u materjal differenti huma disponibbliId-distanza taċ-ċentru tat-trasmettitur tal-pressjoni hija 54mm
saħħa.Disinn kompatt tal-assemblaġġ inaqqas id-daqs u l-piżFaċli biex tinstalla u żżommIppakkjar u materjal differenti huma disponibbliId-distanza taċ-ċentru tat-trasmettitur tal-pressjoni hija 54mm
Aktar GħażlietIppakkjar fakultattiv PTFE, GRAFITAStruttura mhux obbligatorja u formola tal-kanal tal-flussMaterjal mhux obbligatorju: azzar inossidabbli 316, liga 400, liga C-276
