ಕೈಗಾರಿಕಾ ದ್ರವ ಪೈಪ್ಲೈನ್ ವ್ಯವಸ್ಥೆಗಳ ಸ್ಥಿರ ಕಾರ್ಯಾಚರಣೆಯು ರಕ್ಷಣೆಗಾಗಿ ಉತ್ತಮ-ಗುಣಮಟ್ಟದ ಒತ್ತಡ ನಿಯಂತ್ರಿಸುವ ಪರಿಕರಗಳ ಮೇಲೆ ಅವಲಂಬಿತವಾಗಿದೆ. ಕೋರ್ ಒತ್ತಡ ನಿಯಂತ್ರಿಸುವ ಘಟಕವಾಗಿ, ಒತ್ತಡ ಕಡಿಮೆ ಮಾಡುವ ನಿಯಂತ್ರಕವು ಆಮದು ಮಾಡಿಕೊಂಡ ಮಾಧ್ಯಮದ ಹೆಚ್ಚಿನ ಒತ್ತಡವನ್ನು ಕೆಲಸದ ಸ್ಥಿತಿಗೆ ಅಗತ್ಯವಿರುವ ಕಡಿಮೆ ಒತ್ತಡಕ್ಕೆ ನಿಖರವಾಗಿ ಕಡಿಮೆ ಮಾಡುತ್ತದೆ, ಇದು ಸಂಪೂರ್ಣ ವ್ಯವಸ್ಥೆಯ ಸುರಕ್ಷಿತ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಪರಿಣಾಮಕಾರಿಯಾಗಿ ಖಚಿತಪಡಿಸುತ್ತದೆ.

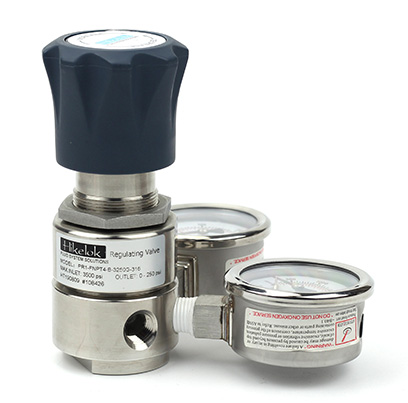

ದಿಹೈಕೆಲೋಕ್ PR1 ಸರಣಿನಿಖರ ಒತ್ತಡ ಕಡಿಮೆ ಮಾಡುವ ನಿಯಂತ್ರಕವು ಪ್ರಯೋಗಾಲಯದ ಅನಿಲ ಸರ್ಕ್ಯೂಟ್ಗಳು, ವಿಶ್ಲೇಷಕ ಮಾಪನಾಂಕ ನಿರ್ಣಯ ಅನಿಲ ಪೂರೈಕೆ, ವಿಶೇಷ ಕೈಗಾರಿಕಾ ಅನಿಲ ಸಿಲಿಂಡರ್ ಒತ್ತಡ ನಿಯಂತ್ರಣ, ಕ್ರೊಮ್ಯಾಟೋಗ್ರಾಫಿಕ್ ಇಂಧನ ವಿತರಣೆ ಮತ್ತು ಇತರ ಸನ್ನಿವೇಶಗಳನ್ನು ಸಮಗ್ರವಾಗಿ ಒಳಗೊಳ್ಳುತ್ತದೆ. ನಿಖರವಾದ ಒತ್ತಡ ನಿಯಂತ್ರಣ ತಂತ್ರಜ್ಞಾನದೊಂದಿಗೆ, ಇದು ಉದ್ಯಮ ಮತ್ತು ವೈಜ್ಞಾನಿಕ ಸಂಶೋಧನೆಗೆ ಸುರಕ್ಷಿತ ಮತ್ತು ಸ್ಥಿರವಾದ ವೃತ್ತಿಪರ ಒತ್ತಡ ನಿಯಂತ್ರಣ ಖಾತರಿಯನ್ನು ಒದಗಿಸುತ್ತದೆ.
01 ಉತ್ಪನ್ನ ಲಕ್ಷಣಗಳು
* ಕಾಂಪ್ಯಾಕ್ಟ್ ವಿನ್ಯಾಸ
*ಹೆಚ್ಚಿನ ಸೂಕ್ಷ್ಮತೆಯ ಹೊಂದಾಣಿಕೆ
*ಮಾಲಿನ್ಯವನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಮತ್ತು ಯಾವುದೇ ನಾಶಕಾರಿ, ನಾಶಕಾರಿಯಲ್ಲದ ಅಥವಾ ವಿಷಕಾರಿ ಅನಿಲಗಳನ್ನು ನಿಖರವಾಗಿ ನಿಯಂತ್ರಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ.
*ಲೋಹದಿಂದ ಲೋಹದ ಡಯಾಫ್ರಾಮ್ ಅನ್ನು ನಿಯಂತ್ರಕ ದೇಹಕ್ಕೆ ಮುಚ್ಚುವುದರಿಂದ ಕನಿಷ್ಠ ಬಾಹ್ಯ ಸೋರಿಕೆಯನ್ನು ಖಚಿತಪಡಿಸುತ್ತದೆ.
*ಸುಕ್ಕುಗಟ್ಟಿದ ಡಯಾಫ್ರಾಮ್ ಅತ್ಯುತ್ತಮ ನಿಖರತೆ ಮತ್ತು ದೀರ್ಘ ಸೇವಾ ಜೀವನವನ್ನು ಒದಗಿಸುತ್ತದೆ.
*ಫಲಕ ಅಳವಡಿಕೆ ಲಭ್ಯವಿದೆ
02 ಉತ್ಪನ್ನ ನಿಯತಾಂಕಗಳು
| ನಿಯತಾಂಕಗಳು | ತಾಂತ್ರಿಕ ಸೂಚಕಗಳು |
| ಗರಿಷ್ಠ ಒಳಹರಿವಿನ ಒತ್ತಡ | 3500 psig (≈ 241 ಬಾರ್) |
| ಬಹು ಐಚ್ಛಿಕ ಔಟ್ಲೆಟ್ ಒತ್ತಡ ಶ್ರೇಣಿಗಳು | 0-25 psig (0-1.7 ಬಾರ್), 0-50 psig (0-3.4 ಬಾರ್), 0-100 psig (0-6.9 ಬಾರ್), 0-250 psig (0-17.2 ಬಾರ್), 0-500 psig (0-34.5 ಬಾರ್) |
| ವಿನ್ಯಾಸ ಪರೀಕ್ಷಾ ಒತ್ತಡ | ಗರಿಷ್ಠ ಕೆಲಸದ ಒತ್ತಡದ 150% ಜೊತೆಗೆ ಸಾಕಷ್ಟು ಸುರಕ್ಷತಾ ಅಂಚು
|
| ಸೋರಿಕೆ ಕಾರ್ಯಕ್ಷಮತೆ | ಆಂತರಿಕ ಗುಳ್ಳೆ ಸೋರಿಕೆ ಇಲ್ಲ; ಬಾಹ್ಯ ಹೀಲಿಯಂ ಸೋರಿಕೆ ಇಲಿ ≤ 2×10⁻⁸ atm・cc/ಸೆಕೆಂಡು, ಹೆಚ್ಚಿನ ಶುದ್ಧತೆ ಮತ್ತು ವಿಷಕಾರಿ ಮಾಧ್ಯಮ ಪರಿಸರಗಳಿಗೆ ಸೂಕ್ತವಾಗಿದೆ. |
| ವ್ಯಾಪಕ ತಾಪಮಾನ ಹೊಂದಾಣಿಕೆ | ವಿಭಿನ್ನ ತಾಪಮಾನ ಶ್ರೇಣಿಗಳಿಗೆ ಮೂರು ನಿಯಂತ್ರಕ ಸೀಟ್ ವಸ್ತು ಆಯ್ಕೆಗಳು• PCTFE:-40℃ ~ 80℃ • ಪೀಕ್: -40℃ ~ 200℃ • ಪೈ: -40℃ ~ 260℃ |
| ಹರಿವಿನ ದಕ್ಷತೆ (ಸಿವಿ) | 0.06 (ಆಹಾರ) |

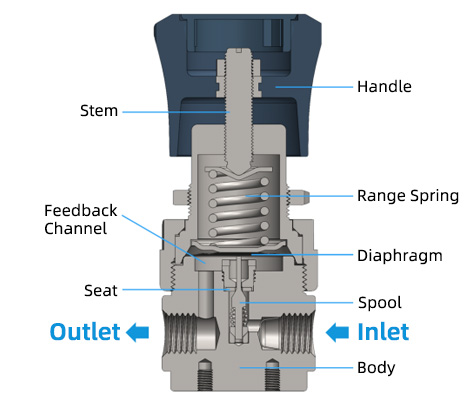

03 ಮೂಲ ರಚನೆ
ಹೊಂದಾಣಿಕೆ ಘಟಕಗಳು:ಹ್ಯಾಂಡಲ್, ರೇಂಜ್ ಸ್ಪ್ರಿಂಗ್ (ಔಟ್ಲೆಟ್ ಒತ್ತಡವನ್ನು ಹೊಂದಿಸಿ)
ಸಂವೇದನಾ ಘಟಕ:ಡಯಾಫ್ರಾಮ್ (ಮೇಲಿನ ಮತ್ತು ಕೆಳಗಿನ ಕೋಣೆಗಳನ್ನು ಬೇರ್ಪಡಿಸುವ ಕೋರ್ ಒತ್ತಡ ಸಂವೇದಿ ಅಂಶ)
ಕಾರ್ಯಗತಗೊಳಿಸುವ ಅಂಶಗಳು:ಕಾಂಡ, ಸ್ಪೂಲ್, ಆಸನ (ದ್ರವವನ್ನು ಆನ್/ಆಫ್ ಮಾಡುವುದು ಮತ್ತು ಥ್ರೊಟ್ಲಿಂಗ್ ಅನ್ನು ನಿಯಂತ್ರಿಸುವುದು)
ದೇಹ:ಒಳಹರಿವು, ಹೊರಹರಿವು ಮತ್ತು ಪ್ರತಿಕ್ರಿಯೆ ಚಾನಲ್ (ಹೊರಹರಿವಿನ ಒತ್ತಡವನ್ನು ಡಯಾಫ್ರಾಮ್ನ ಕೆಳಗಿನ ಕೋಣೆಗೆ ನಿರ್ದೇಶಿಸುವುದು) ಸೇರಿದಂತೆ.
04 ಕೆಲಸದ ತತ್ವ
1. ಒತ್ತಡದ ಸೆಟ್ಟಿಂಗ್ (ಆರಂಭಿಕ ಸಮತೋಲನ)
ಹ್ಯಾಂಡಲ್ ಅನ್ನು ತಿರುಗಿಸಿ, ರೇಂಜ್ ಸ್ಪ್ರಿಂಗ್ ಅನ್ನು ಕುಗ್ಗಿಸಿ ಮತ್ತು ಕೆಳಮುಖ ಸೆಟ್ ಬಲವನ್ನು ಉತ್ಪಾದಿಸಿ.
ಸ್ಪ್ರಿಂಗ್ ಬಲವು ಡಯಾಫ್ರಾಮ್, ಕಾಂಡ ಮತ್ತು ಸ್ಪೂಲ್ ಅನ್ನು ಕೆಳಕ್ಕೆ ತಳ್ಳುತ್ತದೆ, ನಿಯಂತ್ರಕ ಪೋರ್ಟ್ ಅನ್ನು ತೆರೆಯುತ್ತದೆ.
ಅಧಿಕ ಒತ್ತಡದ ಮಾಧ್ಯಮವು ಪ್ರವೇಶದ್ವಾರದಿಂದ ಹರಿಯುತ್ತದೆ, ಥ್ರೊಟ್ಲಿಂಗ್ ಮತ್ತು ಒತ್ತಡ ಕಡಿತಕ್ಕೆ ಒಳಗಾಗುತ್ತದೆ ಮತ್ತು ನಂತರ ನಿರ್ಗಮನದ ಕಡೆಗೆ ಹರಿಯುತ್ತದೆ.
ಹೊರಹರಿವಿನ ಒತ್ತಡವು ಡಯಾಫ್ರಾಮ್ನ ಕೆಳಭಾಗದಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ, ಇದು ಮೇಲ್ಮುಖ ಪ್ರತಿಕ್ರಿಯೆ ಬಲವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ.
ಸ್ಪ್ರಿಂಗ್ ಬಲವು (ಕೆಳಮುಖ) ಔಟ್ಲೆಟ್ ಒತ್ತಡದ ಪ್ರತಿಕ್ರಿಯೆ ಬಲಕ್ಕೆ (ಮೇಲಕ್ಕೆ) ಸಮನಾದಾಗ, ಸ್ಪೂಲ್ ಸ್ಥಿರವಾಗಿರುತ್ತದೆ ಮತ್ತು ಔಟ್ಲೆಟ್ ಒತ್ತಡವು ನಿಗದಿತ ಮೌಲ್ಯದಲ್ಲಿ ಸ್ಥಿರಗೊಳ್ಳುತ್ತದೆ.
2. ಡೈನಾಮಿಕ್ ಹೊಂದಾಣಿಕೆ ಪ್ರಕ್ರಿಯೆ
ಸನ್ನಿವೇಶ ಎ:ಕಡಿಮೆಯಾದ ಔಟ್ಲೆಟ್ ಒತ್ತಡ (ಕೆಳಗಿನ ಬಳಕೆ ಹೆಚ್ಚಾಗಿದೆ)
ಡಯಾಫ್ರಾಮ್ನ ಕೆಳಭಾಗದಲ್ಲಿರುವ ಪ್ರತಿಕ್ರಿಯೆ ಬಲವು ಕಡಿಮೆಯಾಗುತ್ತದೆ → ಸ್ಪ್ರಿಂಗ್ ಫೋರ್ಸ್> ಪ್ರತಿಕ್ರಿಯೆ ಬಲ.
ಡಯಾಫ್ರಾಮ್ ಸ್ಪೂಲ್ ಅನ್ನು ಕೆಳಕ್ಕೆ ಚಲಿಸುವಂತೆ ಮಾಡುತ್ತದೆ → ನಿಯಂತ್ರಕ ತೆರೆಯುವಿಕೆ ಹೆಚ್ಚಾಗುತ್ತದೆ → ಮಧ್ಯಮ ಹರಿವಿನ ಪ್ರಮಾಣ ಹೆಚ್ಚಾಗುತ್ತದೆ → ಔಟ್ಲೆಟ್ ಒತ್ತಡವು ನಿಗದಿತ ಮೌಲ್ಯಕ್ಕೆ ಏರುತ್ತದೆ.
ಸನ್ನಿವೇಶ ಬಿ:ಹೆಚ್ಚಿದ ಹೊರಹರಿವಿನ ಒತ್ತಡ (ಕೆಳಗಿನ ಬಳಕೆ ಕಡಿಮೆಯಾಗಿದೆ)
ಡಯಾಫ್ರಾಮ್ನ ಕೆಳಭಾಗದಲ್ಲಿರುವ ಪ್ರತಿಕ್ರಿಯೆ ಬಲವು ಹೆಚ್ಚಾಗುತ್ತದೆ → ಪ್ರತಿಕ್ರಿಯೆ ಬಲ> ಸ್ಪ್ರಿಂಗ್ ಬಲ.
ಡಯಾಫ್ರಾಮ್ ಸ್ಪೂಲ್ ಅನ್ನು ಮೇಲಕ್ಕೆ ಚಲಿಸುವಂತೆ ಮಾಡುತ್ತದೆ → ನಿಯಂತ್ರಕ ತೆರೆಯುವಿಕೆ ಕಡಿಮೆಯಾಗುತ್ತದೆ → ಮಧ್ಯಮ ಹರಿವಿನ ಪ್ರಮಾಣ ಕಡಿಮೆಯಾಗುತ್ತದೆ → ಔಟ್ಲೆಟ್ ಒತ್ತಡವು ಸೆಟ್ ಮೌಲ್ಯಕ್ಕೆ ಇಳಿಯುತ್ತದೆ.
05 ಹರಿವಿನ ವಿಶಿಷ್ಟ ವಕ್ರರೇಖೆ

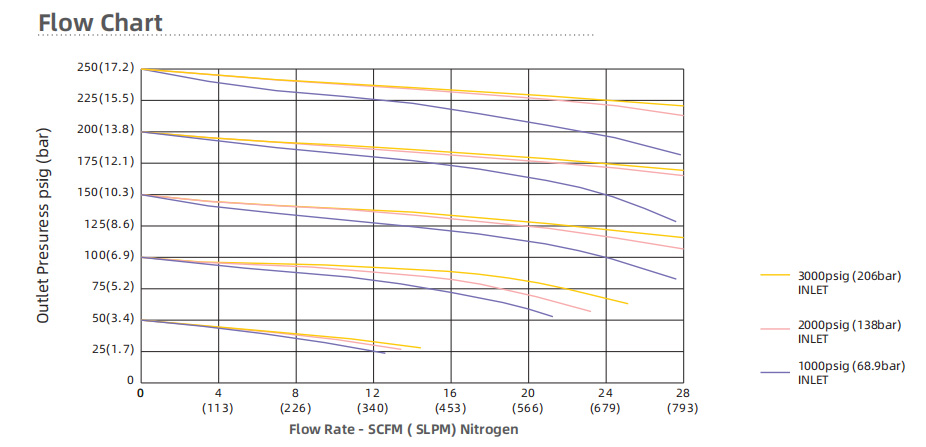

ಹೆಚ್ಚಿನ ಒತ್ತಡದಲ್ಲಿ, ಒತ್ತಡ ಕಡಿಮೆ ಮಾಡುವ ನಿಯಂತ್ರಕದ ಸ್ಥಿರಗೊಳಿಸುವ ಕಾರ್ಯಕ್ಷಮತೆಯ ರೇಖೆ:

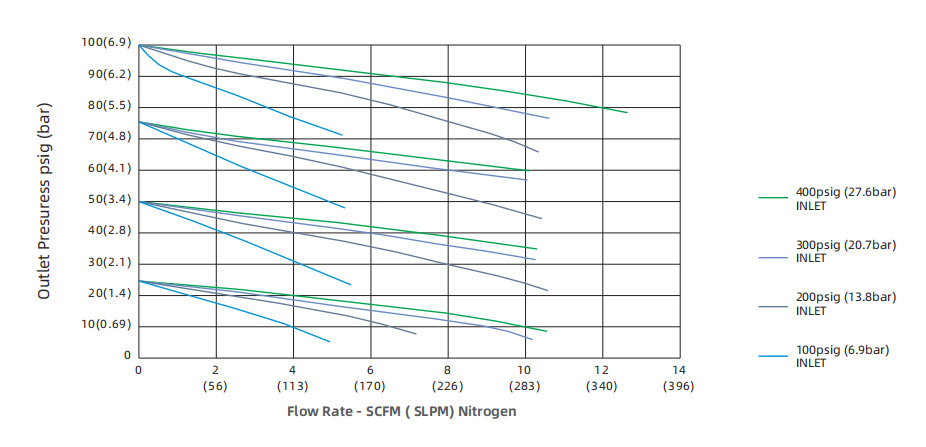

ಮಧ್ಯಮ ಮತ್ತು ಕಡಿಮೆ ಒತ್ತಡದಲ್ಲಿ, ಒತ್ತಡ ಕಡಿಮೆ ಮಾಡುವ ನಿಯಂತ್ರಕದ ಸ್ಥಿರಗೊಳಿಸುವ ಕಾರ್ಯಕ್ಷಮತೆಯ ರೇಖೆ:
ವಕ್ರರೇಖೆಯ ವಿಶ್ಲೇಷಣೆ: ಸಮತಲ ಅಕ್ಷವು ಸಾರಜನಕ ಹರಿವಿನ ಪ್ರಮಾಣವನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತದೆ ಮತ್ತು ಲಂಬ ಅಕ್ಷವು ಔಟ್ಲೆಟ್ ಒತ್ತಡವನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತದೆ. ವಕ್ರರೇಖೆಯು ಸುಗಮವಾಗಿದ್ದಷ್ಟೂ, ಈ ಕಾರ್ಯಾಚರಣಾ ಸ್ಥಿತಿಯಲ್ಲಿ ಒತ್ತಡ ಸ್ಥಿರೀಕರಣ ಕಾರ್ಯಕ್ಷಮತೆ ಉತ್ತಮವಾಗಿರುತ್ತದೆ; ಒಳಹರಿವಿನ ಒತ್ತಡ ಹೆಚ್ಚಾದಷ್ಟೂ, ಒತ್ತಡ ಸ್ಥಿರೀಕರಣ ವ್ಯಾಪ್ತಿಯು ವಿಸ್ತಾರವಾಗಿರುತ್ತದೆ.

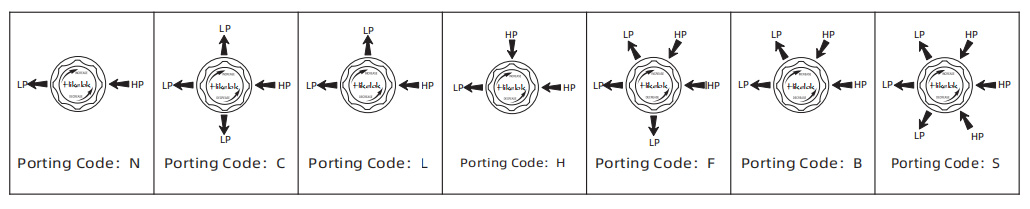

06ಮಾರ್ಗ ಆಯ್ಕೆಗಳು (LP=ಕಡಿಮೆ ಒತ್ತಡ; HP=ಹೆಚ್ಚಿನ ಒತ್ತಡ)
07 ಮುನ್ನೆಚ್ಚರಿಕೆಗಳು
ಆಯ್ಕೆ ಮತ್ತು ಹೊಂದಾಣಿಕೆ:ಬಳಕೆಗೆ ಮೊದಲು, ಕೆಲಸದ ಪರಿಸ್ಥಿತಿಗಳಿಗೆ ಸಂಪೂರ್ಣ ಹೊಂದಾಣಿಕೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಒತ್ತಡ ಕಡಿಮೆ ಮಾಡುವ ನಿಯಂತ್ರಕದ ವಸ್ತು, ಸಂಪರ್ಕ ಮತ್ತು ವ್ಯಾಪ್ತಿಯನ್ನು ದೃಢೀಕರಿಸುವುದು ಅವಶ್ಯಕವಾಗಿದೆ ಮತ್ತು ದುರುಪಯೋಗವನ್ನು ಕಟ್ಟುನಿಟ್ಟಾಗಿ ನಿಷೇಧಿಸಲಾಗಿದೆ.
ಸೋರಿಕೆ ಪತ್ತೆ:ವಾತಾಯನದ ನಂತರ, ಅದನ್ನು ಸಾಮಾನ್ಯ ಬಳಕೆಗೆ ತರುವ ಮೊದಲು ಯಾವುದೇ ಸೋರಿಕೆ ಇಲ್ಲ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸೋರಿಕೆ ಪರೀಕ್ಷೆಯನ್ನು ನಡೆಸಬೇಕು.
ಆಕ್ಸಿಡೀಕರಣಗೊಳಿಸುವ ಅನಿಲಗಳಿಗೆ ತೈಲ ನಿಷೇಧ:ಆಕ್ಸಿಡೀಕರಣಗೊಳ್ಳುವ ಅನಿಲ ಪರಿಸ್ಥಿತಿಗಳಲ್ಲಿ, ಸುರಕ್ಷತಾ ಅಪಾಯಗಳನ್ನು ನಿವಾರಿಸಲು ಒತ್ತಡ ಕಡಿಮೆ ಮಾಡುವ ನಿಯಂತ್ರಕಗಳು ಮತ್ತು ಪೈಪ್ಲೈನ್ಗಳಲ್ಲಿ ತೈಲವನ್ನು ಕಟ್ಟುನಿಟ್ಟಾಗಿ ನಿಷೇಧಿಸಬೇಕು.
ಒತ್ತಡ ಪರಿಹಾರ ಕಾರ್ಯಾಚರಣೆ:ಬಳಕೆಯ ನಂತರ, ಒತ್ತಡವನ್ನು ಸಂಪೂರ್ಣವಾಗಿ ನಿವಾರಿಸಬೇಕು ಮತ್ತು ನಿಯಂತ್ರಕವು ದೀರ್ಘಕಾಲದವರೆಗೆ ಒತ್ತಡವನ್ನು ಹಿಡಿದಿಟ್ಟುಕೊಳ್ಳುವ ಸ್ಥಿತಿಯಲ್ಲಿರಬಾರದು.
ವಿಷಕಾರಿ ಅನಿಲ ಹೊರಸೂಸುವಿಕೆ:ವಿಷಕಾರಿ ಅನಿಲದ ಉಳಿಕೆ ಒತ್ತಡವನ್ನು ನೇರವಾಗಿ ಹೊರಹಾಕಬಾರದು ಮತ್ತು ಅದನ್ನು ಮೀಸಲಾದ ಡಿಸ್ಚಾರ್ಜ್ ಪೈಪ್ಗೆ ಸಂಪರ್ಕಿಸಬೇಕು ಅಥವಾ ಫ್ಯೂಮ್ ಹುಡ್ನಲ್ಲಿ ಸಂಸ್ಕರಿಸಬೇಕು.
ಹೆಚ್ಚಿನ ಆರ್ಡರ್ ವಿವರಗಳಿಗಾಗಿ, ದಯವಿಟ್ಟು ಆಯ್ಕೆಯನ್ನು ನೋಡಿಕ್ಯಾಟಲಾಗ್ಗಳು on ಹೈಕೆಲೋಕ್ನ ಅಧಿಕೃತ ವೆಬ್ಸೈಟ್. ನೀವು ಯಾವುದೇ ಆಯ್ಕೆಯ ಪ್ರಶ್ನೆಗಳನ್ನು ಹೊಂದಿದ್ದರೆ, ದಯವಿಟ್ಟು ಹೈಕೆಲೋಕ್ನ 24-ಗಂಟೆಗಳ ಆನ್ಲೈನ್ ವೃತ್ತಿಪರ ಮಾರಾಟ ಸಿಬ್ಬಂದಿಯನ್ನು ಸಂಪರ್ಕಿಸಿ.
